型材彎曲機可一次上料完成型材的預彎，卷圓和校圓工序；型材彎曲機結構先進，功能全，可根據用戶使用情況立放或臥放。 型材彎曲機結構為弧線下調式結構，上輥軸固定，兩下輥軸圍繞一中軸相對于上輥軸分別作弧線升降運動，其功能主要是預彎型材的端部和使型材彎曲變形，同時兩下輥軸也為主傳動軸，由液壓馬達驅動，使彎曲變形的型材卷制成形。

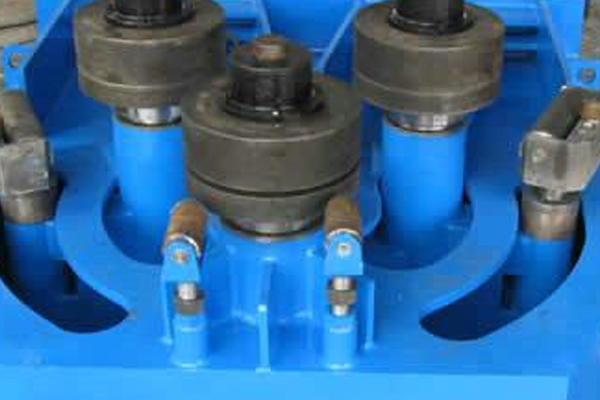

        方管型材彎曲機的三個工作輥均為主驅動輥，通過液壓馬達、齒輪來實現，兩下輥升降為液壓傳動，兩下輥可圍繞固定回轉中心做弧線升降運動，工作輥的兩側設有托輥和矯正導向輥裝置，有利于保證非對稱截面（比如角鋼）型材卷制質量。 該機型為三輥全驅動，可進行型材端部的預彎，通過調節導輥，可對非對稱型卷制過程中產生的扭曲進行校正，所有動作均由電器控制柜上的按鈕來完成,位移數字顯示，顯示精度0.1mm。根據型材截面的形狀可完成不同形狀的卷制。該型設備的優點是卷制型材的精度好、工作效率高。




        該型材彎曲設備托輥矯正輥有三個運動：
（1）可以做升降運動；
（2）可同時與下輥?zhàn)龌【€升降運動；
（3）可同時做旋轉運動，保證型材在卷制過程中的成型質量。兩個下輥的升降位移由數字顯示，醒目直觀，該機配有Du立的操作臺，操作方便。
         方管型材彎曲機的床身為鋼板焊接結構，并經退火處理消除內應力。整機有足夠的強度和剛度，能夠滿足機器能力范圍內的型材的彎曲，更換模具可以卷彎角鋼、扁鋼、方鋼、槽鋼、工字鋼、圓鋼、鋼管等型材。
